行业新闻当前位置：主页 > 新闻中心 > 行业新闻 >

高压软管内胶层、加强层出现故障的原因分析

液压软管常见故障及原因分析：使用中经常出现渗漏、裂纹、破裂、松脱等故障，但人们往往不分析故障原因而只是简单地更换软管，使用不久后又会重复相同的故障。液压软管的松脱或破裂，不仅浪费液压油、污染环境，而且影响工作效率，甚至发生事故，危及人机安全。
液压软管的故障原因主要有：安装与使用不当、系统设计不合理和软管制造不合格等。
1、内胶层的故障

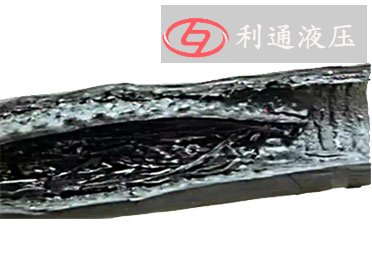

软管内胶层坚硬、有裂纹由于橡胶制品中加入了增塑剂，使软管柔韧可塑。软管在高温、高压下工作，软管过热，会使增塑剂溢出。另外，过热的油液通过系统中的缸、阀或其他元件时，如果产生较大的压降会使油液发生分解，导致软管内胶层氧化而变硬。遇到这种情况，应先检查液压系统工作温度是否正常，阀节流处、泵的吸油道是否畅通等，在排除所有可能导致油温过高和油液分解的因素后更换软管。若仅仅是软管破裂口下方的内胶发硬而上方保持良好，这则说明软管破裂处过分挤压、弯曲过急或扭转等现象导致油液发热和加快氧化，会造成内胶发硬。
软管内胶层严重变质、明显发胀软管内胶层严重变质、明显发胀的原因是由于液压油使用时间超期或被氧化变质的污物存在于液压系统中，软管受到化学作用而变质，在回油口处会发现碎橡胶片。若发生此现象，应检查液压油的理化指标，检查系统油液与软管内胶材质的相容性和工作温度是否符合标准。
2、加强层的故障

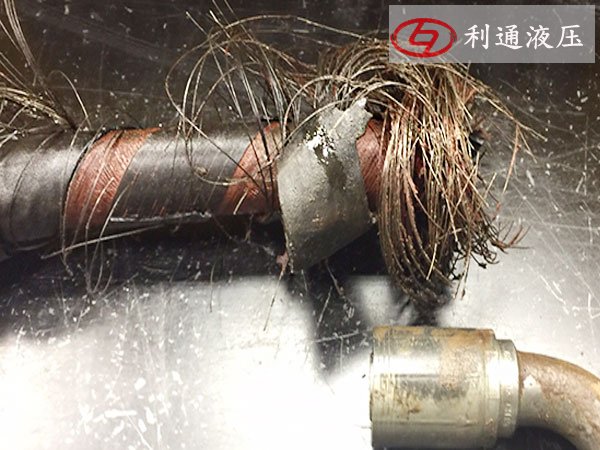

软管破裂。破口附近编织钢丝生锈若软管破裂，剥去外胶层检查发现破口附近编织，缠绕钢丝生锈，这主要是由于外胶层潮湿或腐蚀性物质的作用，削弱了软管强度，致使高压时破裂。出现这种情况，一般伴有外层断裂、擦伤或严重变质的现象，使外层失去了对加强层的保护作用。这时必须先检查和排除对外胶层的机械破坏、化学腐蚀以及高温烘烤等不良因素，然后再更换软管。但是，也有外胶层保持良好但加强层生绣而破裂的情况，且破裂口通常在距离软管接头200 mm的范围内，其原因多数是接头不合格，由于湿气进入外套的内边缘，使加强层吸收湿气，导致生锈引起软管耐压强度降低而破裂。
软管加强层未生锈。但出现不规则断丝现象若软管破裂，剥去外胶层检查未发现加强层生锈，但加强层长度方向出现了不规则断丝，其原因主要是软管受到高频冲击力的作用。编织加强层的钢丝与钢丝之间有很多交叉点，当管内压力发生较大变化时，这些交叉点也随着管径的变化而错动，使钢丝之间相互摩擦。若软管受到高频冲击压力，交叉点会发生频繁摩擦，导致钢丝折断。对于经常受到高频冲击的软管，应选用钢丝缠绕骨架作为加强层。

上一篇：液压胶管受压力不同所适用范围的变化下一篇：高压胶管使用正确的安装相当重要

分类导航

新闻中心

咨询热线

16650911696

公司名称：利通液压科技股份有限公司

邮箱：sales03@lethose.com

地址：漯河市经济技术开发区东方红路88号
