高压胶管组合件联接方式分别是哪两种

高压胶管组合件管接头联接方式有扣压式和装配式两种。

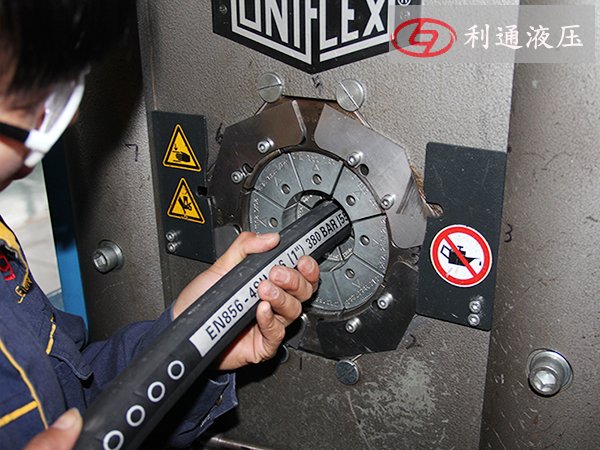

扣压式：就是将胶管和接头装好后，将其外套放置在专用设备上扣压，径向收缩，使接头和胶管结合在一起。扣压式胶管组合件是不可拆卸的固定管接头结构，这种结构能在橡胶层和接头间形成很大的夹紧力，接头的密封是由胶管的内胶层借助于外套和芯子使内胶层变形来完成的，连接强度是利用直接加压外套使胶管得到一定的压缩量，从而紧固编织层（或缠绕层）的钢丝来保证的。扣压式结构具有良好的耐拔脱和密封性能。芯子由两部分组成，一是与中间接头或机体相连的接头部分，二是与胶管相连的芯杆部分。芯子的材料采用调质45号钢，芯杆圆周上有光滑凸凹锯齿，形成密封介质的迷宫式曲径。通过挤压外套使其变形来达到固结芯子和胶管的目的。这种工艺效率高、稳定、废品率低、接头体积小，适合大批量生产。
装配式：是将胶管和接头在普通车床上或虎钳上拧紧就可以了，但工艺稳定性差，一般不采用。根据与机体（泵、阀、油缸等）连接形式和规格的不同，构成具有不同形式和规格的胶管组合件。
无论哪种连接方式，胶管组合件应满足以下要求：
①在系统额定压力下工作时，保证可靠的密封，不发生泄漏；
②能耐受管路系统的振动、冲击；
③具有紧凑安装尺寸，结构简单；
④装配、使用方便；
⑤易于加工制造、工艺性好。
