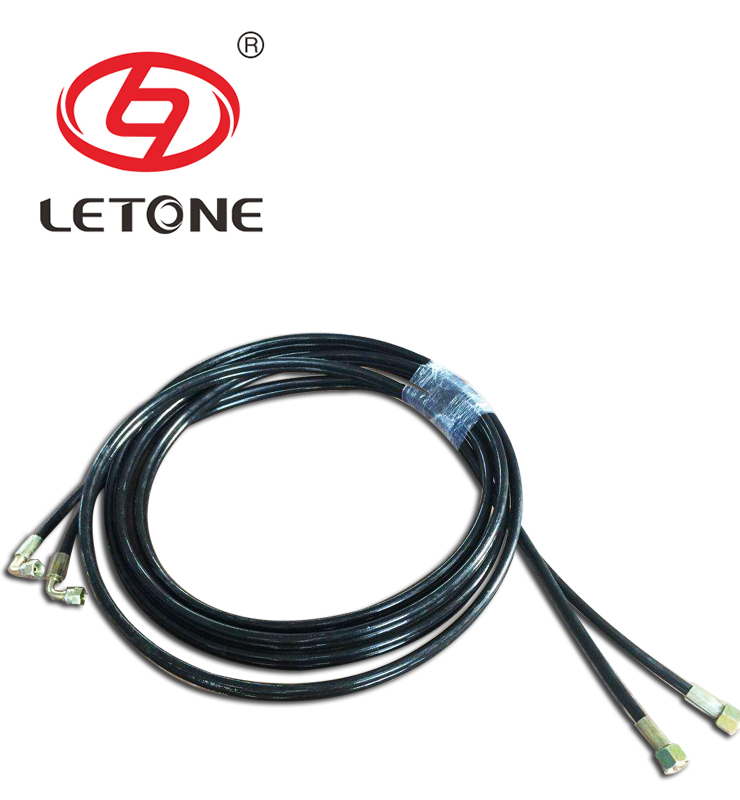

R7\R8 树脂管

材质：树脂胶管
适用范围：汽车、工程机械、机床、农用机械、采矿、油漆喷涂、航空航天
性能：柔软、内管壁光滑、耐化学性能和脉冲性能优良
产品描述：纤维增强树脂胶管 SAE 100R7/EN855 R7 标准产品结构及性能：本产品的结构由内管层（尼龙）、增强层（高强度纤维）、外覆层（高弹性的尼龙或聚氨酯）组成。产品的整体轻便、柔软、内管壁光滑、介质流动阻力小，压力损失少，其耐化学性能和脉冲性能优良。应用范围：汽车、工程机械、机床、农用机械、采矿、油漆喷涂、航空航天、制冷等行业的液压控制系统。SAE100 R8 /EN 85

在线咨询
订购热线：16650911696

产品介绍

纤维增强树脂胶管 SAE 100R7/EN855 R7 标准产品结构及性能：本产品的结构由内管层（尼龙）、增强层（高强度纤维）、外覆层（高弹性的尼龙或聚氨酯）组成。产品的整体轻便、柔软、内管壁光滑、介质流动阻力小，压力损失少，其耐化学性能和脉冲性能优良。应用范围：汽车、工程机械、机床、农用机械、采矿、油漆喷涂、航空航天、制冷等行业的液压控制系统。 SAE100 R8 /EN 855 R8 通径胶管内径胶管外径. 工作压力爆破压力最小弯曲半径重量成品长度

SAE100 R8 /EN 855 R8

通径	胶管内径		胶管外径.	工作压力		爆破压力		最小弯曲半径	重量	成品长度
通径	inch	mm	mm	MPa	Psi	MPa	Psi	mm	kg/m	metres
5	3/16	4.8	13.1	34.5	5000	137.9	20000	38	0.115	20~100
6	1/4	6.4	15.9	34.5	5000	137.9	20000	51	0.176	20~100
10	3/8	9.5	19.4	27.6	4000	110.3	16000	64	0.220	20~100
13	1/2	12.7	22.7	24.1	3000	96.5	14000	102	0.283	20~100

SAE100 R7 /EN 855 R7

通径	胶管内径		胶管外径.	工作压力		爆破压力		最小弯曲半径	重量	成品长度
通径	inch	mm	mm	MPa	Psi	MPa	Psi	mm	kg/m	metres
3	1/8	3.3	8.5	17.2	2500	68.9	10000	13	0.037	20~100
5	3/16	4.8	10.8	20.7	3000	82.7	12000	20	0.068	20~100
6	1/4	6.4	13.0	20.7	3000	82.7	12000	33	0.085	20~100
8	5/16	7.9	15.1	17.2	2500	68.9	10000	46	0.103	20~100
10	3/8	9.5	17.0	15.5	2250	62.1	9000	51	0.141	20~100
13	1/2	12.7	20.7	13.8	2000	55.2	8000	76	0.210	20~100
19	3/4	19.0	27.1	8.6	1250	34.5	5000	127	0.287	20~100
25	1	25.4	34	6.9	1000	27.6	4000	203	0.542	20~100
